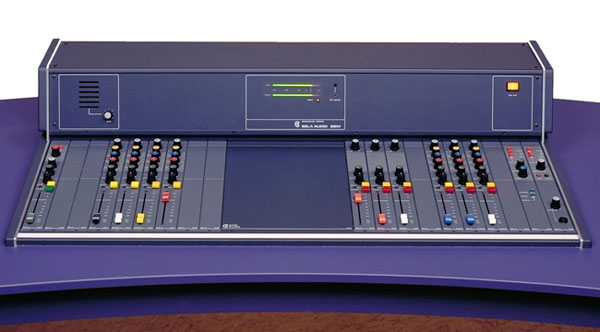

SBM90 On-Air mixing console

SBM90 es la hermana mayor de la SRM, la mesa de mezclas On-Air diseñada para las pequeñas estaciones como radios comunitarias y radios locales, a un precio reducido. Este producto profesional y multifuncional combina su superficie de trabajo fácil de usar (también para personas sin conocimientos técnicos especializados) con una fiabilidad enorme. El sofisticado diseño permite que el SBM90 pueda ser utilizado “ON AIR”, en producciones de estudio, escuelas para la formación de periodistas, e incluso en instalaciones exteriores de emisión en todo el mundo. Es la mesa compacta mas completa con todas las opciones incluyendo controladores con VCA y equipada por el conector "UMC" tipo "D" de EELA, es la manera más eficiente de controlar todos los equipos del estudio.

Especificaciones Catálogo Diseño de conectores

Más información »

  • Voltages in dBuare referred to 0 dBu= 0.775 Volt RMS.
  • Fader positions are at 0 mark.
  • Nominal output level is +6 dBu.
  • Outputs are loaded with 600 Ohm.
  • External sources have an impedance of 200 Ohm.
  • Data given are valid from 40 Hz to 15 kHz.
  • Noise measurements are unweighted, RMS, 22 Hz to 22 kHz.
  • Signal to noise ratios are referred to +6 dBu.
INPUTS min. gain max. gain Impedance Balance
Miclow gain +28 dB +56 dB 2 kOhm 55 dB
Michi gain +50 dB +76 dB 2 kOhm 55 dB
Line -3 dB +18 dB 40 kOhm 50 dB
Telephone +10 dB +30 dB 600 Ohm 40 dB
OUTPUTS nom. level max. level Impedance Balance
Main L/R +6 dBu +21 dBu 50 Ohm 30 dB

Equalizer and filters:

  • HF +/-6 dB @ 10kHz
  • MF +/-6 dB @ 3 kHz
  • LF +/-6dB @ 60Hz
  • HP filter 12 dB/oct@ 80 Hz

Frequency response: 0/-1 dB (20 Hz -20 kHz)

Headroom: > 20 dB

Crosstalk:

  • Interchannelcrosstalk: & -100 dB (fader damping)
  • Stereo crosstalk: & -60 dB (stereo channels)
  • Mono crosstalk: & -60 dB (panpotdamping)

Signal to noise ratio:

  • Output noise: & -87 dB (all faders closed)
  • Output noise: & -85 dB (one channel @ 0 dB)
  • Eq. input noise: & -125 dBu(micmaximum gain)

Distortion:Micor line input @ nominal output level: & -66 dB

limiter:

  • Threshold: + 6 dBu
  • Attack time: 10msec
  • Release time: .3 to 3 sec program controlled
  • Ratio: 40 : 1

Meters: 19 segment LED PPMswith DIN ballistics

Power supply: 19" rackmountunit, 2HE Input: 110 or 220 Volt Outputs: + 18 Volt @ 2 A min.

  • -18 Volt @ 2 A min.
  • +48 Volt @ 25mA min.

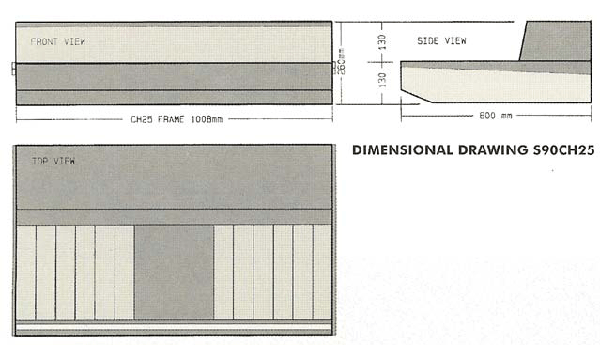

Dimensions:

  • Wide: 1008 mm
  • Deep: 600 mm
  • High: 260 mm
