GAC-2 Par redondo Manguera multipar de dos pares apantallados

Manguera multipar de dos pares apantallados redondos. Cada par de conductores está protegido por el exclusivo blindaje "double Reussen shield". Dos capas de hilos de cobre con cobertura 100%, asegurando mínimo crosstalk, máximo rechazo RF y excelente flexibilidad en toda su construcción.

Las mangueras multipares de Gotham Cable vienen en diversas combinaciones de 2 pares hasta 34 pares, por metro de longitud o bobinas convencionales, y se numeran en cada metro de longitud para una fácil terminación.

Manguera multipar de dos pares apantalladosManguera multipar de dos pares apantallados

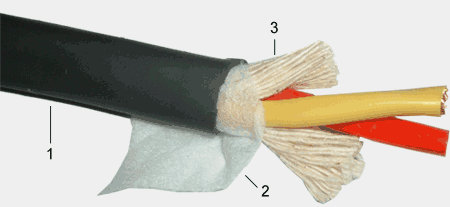

  • 1. Cubierta: PVC, Ø 7,3mm gris oscuro
  • 2. Capa de fibra viscosa envuelve los hilos de tela
  • 3. Material de relleno: hilos de tela

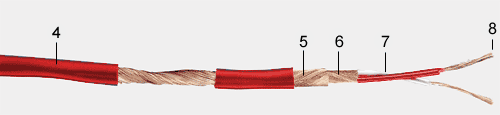

  • 4. Cubierta: Ø 3,3mm rojo y amarillo
  • 5. Primera malla helicoidal de blindaje. Alambre de cobre desnudo (0.10 mm) 100% de cobertura
  • 6. Segunda malla helicoidal de blindaje. Alambre de cobre desnudo (0.10 mm) 100% de cobertura
  • 7. Aislante del conductor: PE, Ø 1.15 mm, blanco y rojo, par retorcido
  • 8. Conductor: 25 hilos de alambre de cobre desnudo de Ø 0.01 mm (0.20 mm²)
  • Resistencia del conductor: < 92 Ohms/kilómetro
  • Resistencia del blindaje: < 20 Ohms/kilómetro
  • Capacidad (a 800 Hz): conductor/conductor: < 75 nF/kilómetro
  • Capacidad (a 800 Hz): conductor/blindaje: < 130 nF/kilómetro
  • Impedancia característica (a 10 kHz): 150 Ohms
  • Rango de temperatura: sin instalar -5º a +50º
  • Rango de temperatura: instalado-30º a +50º

Referencia Tipo Color Diámetro Peso Bobina
13001 GAC-2 pair round Gris 7.3mm 9.8kg 150m
