GAC-4/8/12 Pares foil AES/EBU Manguera multipar apantallada
Manguera de audio digital en combinaciones de 2 pares hasta 12 pares apantallados para transmisiones AES/EBU, con una impedancia garantizada de 110 ohmios (estabilizado) gracias a la exclusiva fabricación de los cables con tutores para mantener los conductores en su lugar. La lámina de aluminio se funde con la cubierta de PVC para facilitar su extracción y saldrá de forma automática cuando se retire la cubierta de PVC.
Con el exclusivo doble blindaje de Gotham "double Reussen shield" es posible tener el cable AES/EBU perfecto para señales de audio digital sin por ello dejar de lado la flexibilidad y facilidad de manipulación.

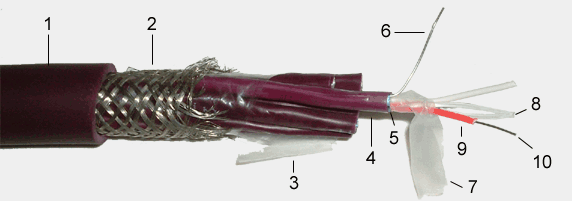

- 1. Cubierta: PVC
- 2. Trenzado con hilos de cobre estañado (0.10mm)
- 3. Separación PE foil
- 4. Cubierta: PVC, Ø 4.5 mm,
- 5. Aislante: Aluminio
- 6. Drain Wire hilo de cobre estañado de 0.4 mm
- 7. Estabilizador PE foil
- 8. Dos "tutores" de PVC Ø 1.3mm
- 9. Aislante: Foam-skin 'PE', Ø 1.3 mm
- 10. Conductor: Hilo de cobre Ø 0.5 mm (0.19mm²)
- Resistencia del conductor: < 98 Ohm/km
- Atenuación a 1 Mhz < 2.5 dB/100m
- Atenuación a 6 Mhz < 6.5 dB/100m
- Resistencia del aislante: > 10 GOhm/km
- Capacidad: < 40 nF/km
- Impedancia característica: 110 Ohm +/- 2 %

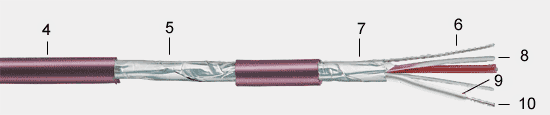

| Muestra de un par (similar al GAC-2/foil AES/EBU) |
|---|
 |
| GAC-4pair | GAC-8pair | GAC-12pair |
|---|---|---|
 |  |  |
| Referencia | Tipo | Color | Diámetro | Peso | Bobina |
|---|---|---|---|---|---|
| 16302 | GAC-2pair foil AES/EBU | Morado | 9.2x4.5mm | 5.6kg | 200m |
| 16304 | GAC-4pair foil AES/EBU | Morado | 13.0mm | 35kg | 250m |
| 16308 | GAC-8pair foil AES/EBU | Morado | 17.0mm | 42kg | 150m |
| 16312 | GAC-12pair foil AES/EBU | Morado | 19.5mm | 63kg | 150m |
