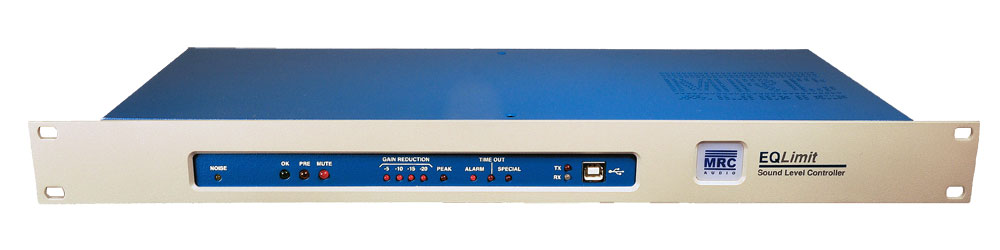

Controlador de presión sonora por frecuencias EQLimit
El EQLimit sigue manteniendo la calidad de sonido que caracteriza sus equipos, con un software de control muy potente que permite más posibilidades de control de una actividad musical. Permite controlar dos puntos de medida por medio de dos micrófonos diferentes, aplicando ponderaciones "C" "A" o "BASS". Podemos elegir el sistema de control del nivel de audio desde la señal del micrófono o desde la salida de audio, y en ambos casos de manera global o por frecuencias.
La señal de control se compara con unos niveles prefijados y medidos en el display. En el caso de limitación, según horario, por mucho que se aumente la señal de entrada o la amplificación de las etapas de potencia, el nivel en la sala no superará el fijado como umbral. La actuación del limitador está indicada por una serie de leds marcados con 5, 10, 15 ó 20 dB de atenuación. Aunque no indique por encima de estas cantidades, el equipo seguirá limitando incluso si la señal se aumenta más de 60 dB. Cuando el nivel de la señal de entrada supera un nivel cercano al máximo, el equipo indica por medio de unos led llamados AUDIO, el recorte de los picos de la señal de entrada para advertir de la posible distorsión de la señal.
El circuito de limitación sigue siendo una de las importantes ventajas de este equipo ya que su diseño impone un nivel máximo pero sin cortes bruscos en la música y sin los consabidos efectos de bombeo o sonido de respiración que encontramos en muchos limitadores, consiguiendo así una gran calidad en la escucha incluso con altos niveles de atenuación. Esto evita la tendencia de muchos usuarios a su manipulación cuando los efectos del Limitador alteran la calidad de la música. Además, recuerda el último nivel de atenuación cuando se interrumpe la señal de audio, de modo que al reanudarse el sonido, no tiene una entrada brusca como sucede en otros equipos parecidos que producen un pico de alto nivel hasta que se vuelve a adaptar al nivel de atenuación anterior al corte.
Dispone de un ajuste de la atenuación global y fija para los dos canales; de este modo podemos adecuar el nivel máximo de la cadena amplificadora con el nivel de trabajo real requerido, evitando así tener que reducir esa diferencia sólo con la limitación activa. Esto asegura un nivel máximo de sonido aunque por alguna razón el equipo no limitara normalmente.
Todos estos ajustes sólo son posibles a través de un software de control SCL, que requiere de una licencia otorgada al usuario y una clave en el equipo, lo que impide cualquier manipulación no autorizada. Para mayor seguridad contra la manipulación, las conexiones traseras y micrófono, llevan una tapa protectora precintable.
Los conectores y cables de entrada de red cumplen Normas de Seguridad y son de tipo normalizado IEC con aprobaciones de distintos organismos internacionales y llevan incorporada toma de tierra. El equipo dispone de fusible protector con acceso exterior. Todo ello para cumplir las directivas de Baja Tensión. Así mismo el diseño y materiales hacen que el equipo cumpla con la Directiva Europea de Compatibilidad Electromagnética.
Como complemento ideal para su instalación y ajuste, el equipo cuenta con un generador de ruido rosa interior con inyección directa para calibración automática inicial. Esto nos permite hacer los ajustes y medidas de manera más cómoda y fiable.
- Almacenamiento de actividad superior a 2 meses en memoria no volátil
- Dos entradas de micrófono para medida en dos puntos distintos
- Ecualización de la señal de control con filtros de 1/3 octava según curva de aislamiento
- Software visual de programación y control
- Transmisión de datos vía GPRS o Ethernet
- Sonido excelente incluso con altos niveles de atenuación
- Entradas y salidas de audio balanceadas
- Conexión USB, Ethernet y RS232
- Equipo de Clase II
- Entradas de audio balanceadas 20 KΩ impedancia. Nivel max. + 20 dBV
- Salidas de audio 100 Ω impedancia. Max level + 20 dBV
- THD+Noise @ 1kHz and 0 dBV :< 0,008% (CCIR 468 - 22Hz a 22khz)
- IMD : < 0,015 %
- Respuesta en frecuencia: 30 Hz to 30 kHz. - 1 dB
- Relación señal / ruido : 107 dBq ( CCIR 468 - 22Hz a 22khz) @ +20 dBV
- Ruido Residual en salida : < 40 µVq ( CCIR 468 - 22Hz a 22KHz)
- Intermodulación : > 90 dB @ 1 Khz and > 80 dB @ 10 KHz
- Ganancia Global : De 0 a - 50 dB
- Nivel de pico: + 15 dBV
- Rango de medida: 40 dBA a 120 dBA
- Precisión +/- 1,5 dB: De 60 a 115 dBA
- Limitación:
- Ajuste Alarma y Limitación: De 30 a 120 dB
- Rango de limitación: > 60 dB
- Dimensiones: 1U (43 mm) alto, 19’’ (483 mm) ancho y 10’’ (280 mm) profundidad total con tapa de protección de conectores.
- Peso: 3Kg
- Alimentación: Universal conmutada 90-250 VAC /40 - 60 Hz. < 30 watts
- Condiciones de trabajo: De 10º a 50º C. Humedad Max 90%
