GAC-4/8/16/24/32 Pares. Manguera de 4 hasta 32 pares apantallados

Manguera de audio profesional en combinaciones de 4 pares hasta 32 pares apantallados, protegidos por el exclusivo blindaje "double Reussen shield” de Gotham, asegurando un mínimo crosstalk, un máximo rechazo de RF, una excelente flexibilidad y fiabilidad en la señal trasportada.

El cable se suministra por metro o por bobina estándar, y se numera cada metro de longitud para una fácil terminación.

GAC-4/8/16/24/32 Pares Manguera de 2 hasta 32 pares apantallados

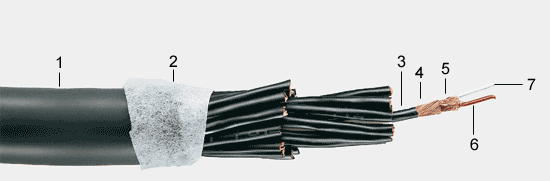

Ejemplo de 24 pares

  • 1. Cubierta: PVC, Ø 11.0 mm
  • 2. Protección de fibra viscosa devanada en oposición a los tres conductores.
  • 3. Cubierta: PVC, Ø 3.3 mm
  • 4. Primera malla helicoidal de blindaje. Alambre de cobre desnudo (0.10 mm)
  • 5. Segunda malla helicoidal de blindaje. Alambre de cobre desnudo (0.10 mm)
  • 6. Aislante de PVC, Ø 1.15 mm blanco y rojo, par retorcido
  • 7. Conductor: 25 alambres de cobre desnudo de Ø 0.1 mm (0.20 mm²)
  • Resistencia del conductor: < 90 Ohms/kilómetro
  • Resistencia del blindaje: < 20 Ohms/kilómetro
  • Capacidad (a 800 Hz): conductor/conductor: < 90 nF/kilómetro
  • Capacidad (a 800 Hz): conductor/blindaje: < 150 nF/kilómetro
  • Rango de temperatura: sin instalar -5º a +50º
  • Rango de temperatura: instalado-30º a +50º

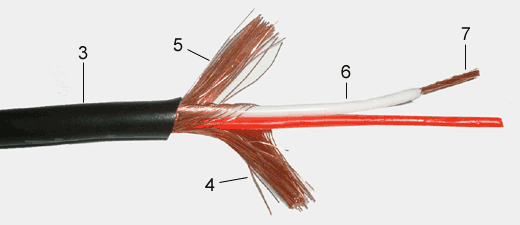

muestra de un par
muestra de un par
GAC-8pair GAC-16pair GAC-24pair GAC-32pair
GAC-8pair GAC-16pair GAC-24pair GAC-32pair
Referencia Tipo Color Diámetro Peso Bobina
14001 GAC-4pair Gris 11.0mm 50.0kg 300m
14003 GAC-8pair Gris 14.0mm 63.1kg 200m
14006 GAC-16pair Gris 20.0mm 78.0kg 150m
14009 GAC-24pair Gris 24.0mm 77.5kg 100m
14032 GAC-32pair Gris 27.5mm 95.7kg 100m
