GAC-4/8/12 Pares mini AES/EBU Manguera multipar

Manguera de audio digital ultra flexible en combinaciones de 4 pares hasta 12 pares para transmisiones AES/EBU, con una impedancia garantizada de 110 ohmios (estabilizado) gracias a la exclusiva fabricación de los cables con tutores para mantener los conductores en su lugar. Su pequeño diámetro de 3.6 mm. facilita su manipulación durante la instalación, así como el ensamblaje de conectores, con un rendimiento excelente. Construido cada par con el modelo GAC-2 mini AES con 2 vivos de 0,15 y doble malla helicoidal a derecha e izquierda de 0,10mm cada una. Este cable también es capaz de ser utilizado para señales de audio DMX o analógicas.

Con el exclusivo doble blindaje de Gotham "double Reussen shield" es posible tener el cable AES/EBU perfecto para señales de audio digital sin por ello dejar de lado la flexibilidad y facilidad de manipulación.

GAC-4/8/12 Pares mini AES/EBU Manguera multipar

En la imagen, el modelo GAC-8 Pares mini AES/EBU. Esta manguera está instalada (por ejemplo) desde la última reforma del Teatro Nuevo Alcalá en Madrid, en el Teatro Real, en el Teatro Lope de Vega, etc., así mismo está siendo utilizada por muchas empresas de alquiler que la utilizan tanto para giras como para cableado de racks, y la de 4 pares mini AES se utilizan para señales DMX.

  • 1. Cubierta: PVC
  • 2. Viscosa
  • 3. Cubierta: PVC, Ø 3.6 mm
  • 4. Primera malla helicoidal de blindaje. Alambre de cobre desnudo (0.10 mm)
  • 5. Segunda malla helicoidal de blindaje. Alambre de cobre desnudo (0.10 mm)
  • 6. "tutores"
  • 7. Aislante: Scum-'PP', Ø 1.15mm, blanco y rojo
  • 8. Conductor: 19 hilos de cobre Ø 0.1 mm (0.15mm²)
  • Resistencia del conductor: < 110 Ohm/km
  • Resistencia del aislante: < 20 Ohm/km
  • Capacidad: < 40 nF/km
  • Impedancia: 110 Ohm/km
  • Atenuación a 1 Mhz < 3.5 dB/100m
  • Atenuación a 6 Mhz < 7.0 dB/100m

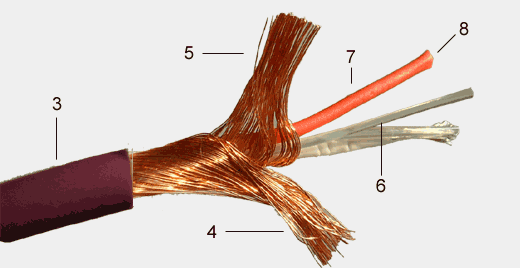

Muestra de un par (GAC-2/mini AES/EBU)
Muestra de un par (similar a GAC-2/mini AES/EBU)
GAC-4pair GAC-8pair GAC-12pair
GAC-4pair GAC-8pair GAC-12pair
Referencia Tipo Color Diámetro Peso Bobina
16504 GAC-4pair mini AES/EBU Morado 11.0mm 44.8kg 250m
16508 GAC-8pair mini AES/EBU Morado 15.0mm 69.0kg 200m
16512 GAC-12pair mini AES/EBU Morado 18.0mm 88.0kg 200m
