Cable de datos par trenzado STP Cat5e

Cable de datos de 4 pares trenzados apantallados STP de alto rendimiento, utilizado principalmente para la transmisión de datos y adecuado para el cableado de dispositivos. Este tipo de cables se utiliza a menudo en redes de ordenadores como Ethernet, 10 Base-T, 100 Base-T, 1000Base-T, y también se usa para llevar muchas otras señales como servicios básicos de telefonía, Token Ring, FDDI, ISDN, ATM, redes de audio como EtherSound y controles de luz DMX. La cubierta PUR es libre de halógenos y pirorretardante según IEC 60332-1, extremadamente resistente a la abrasión, a aceites, productos químicos y flexible por debajo de los -40ºC, lo que la hace extremadamente resistente al frío. El radio de curvatura más pequeño es de 30mm y su longitud recomendada máxima es de 75m según EtherSound.

Actualmente en el sector de las LAN (Local Area Network, Redes de Área Local) se utilizan diversos tipos de cableado de red, el más común es el de Categoría 5e/CAT. 5e (Categoría 5 Enhanced, Categoría 5 Mejorada) que tiene una frecuencia de hasta 100 Mhz y puede soportar hasta Gigabit Ethernet (10/1000/1000, es decir hasta 1.000 Mbps, unos 125 MB/seg). El cable de CAT.5e, es una revisión del antiguo cable de Categoría 5.

Cable STP (Shielded Twisted Pair - Par trenzado apantallado). Cada par va recubierto por una malla conductora que actúa de pantalla frente a interferencias y ruido eléctrico. Su impedancia es de 125 Ohm. El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP y suele utilizar conectores RJ49. Es utilizado generalmente en las instalaciones de procesos de datos por su capacidad y sus buenas características contra las radiaciones electromagnéticas. Merece la pena invertir en cable de altas prestaciones, aunque actualmente no se llegue a aprovechar el ancho de banda excedente, (muchas redes locales son Fast Ethernet de hasta 100 Mbps, unos 12,5 MB/seg).

Cable de datos par trenzado STP Cat5e

Diagrama Cable de datos par trenzado STP Cat5e

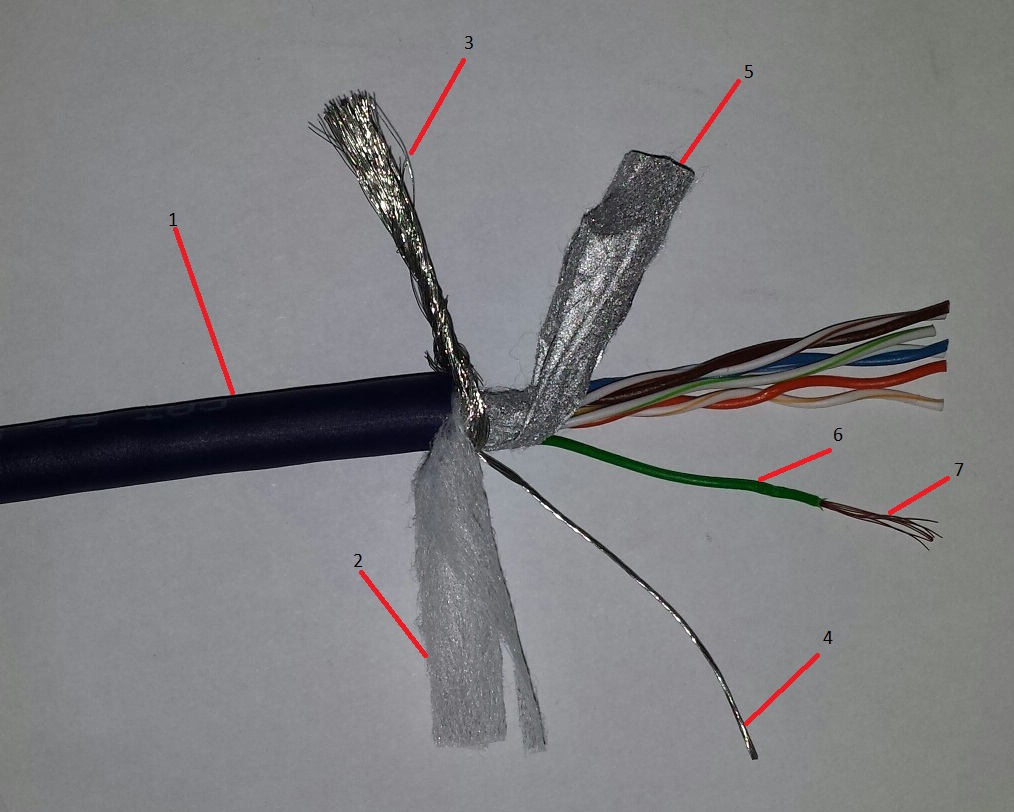

  • 1. Cubierta PUR, Ø 6.30 mm dark blue
  • 2. Separación: Capa viscosa
  • 3. Blindaje trenzado 16x9x0,10mm
  • 4. Drain Wire: 7x 0,15mm tinned CU wires
  • 5. Blindaje sobre cada par: PETPAL Viscose Viber coat (Conductive) 4x over each pair
  • 6. Aislante PE 0,96 mm. Ø Foam-skin PE white/blue, white/orange, white/green, white/brown
  • 7. Conductor: 4x2xAWG 22 = 0,64mm Ø Cu 4x
  • Resistencia del conductor: 125 Ohm/km
  • Resistencia del blindaje: TBA
  • Capacidad: 42 nF/km
  • Tensión de prueba: 500 V
  • Rango de temperatura: -10ºC a +70ºC
Attenuation SRL NEXT ELFEXT ACR
MHZ db/100mt max dB min dB min dB min dB 100mt min
1 3.1 23.0 62.3 60.8 60.5
4 6.4 23.0 53.3 48.8 49.7
10 9.9 23.0 47.3 40.8 41.6
16 12.1 23.0 44.3 36.7 37.0
20 13.3 23.0 42.8 34.8 34.7
31.25 16.8 23.0 39.9 30.9 29.7
62.5 24.4 23.0 35.4 24.9 20.7
100 31.8 23.0 32.3 20.8 13.4
Referencia Tipo Color Diámetro Peso Bobina
80116 CAT5e Ultrablue 6.3mm 4.5kg 100m
